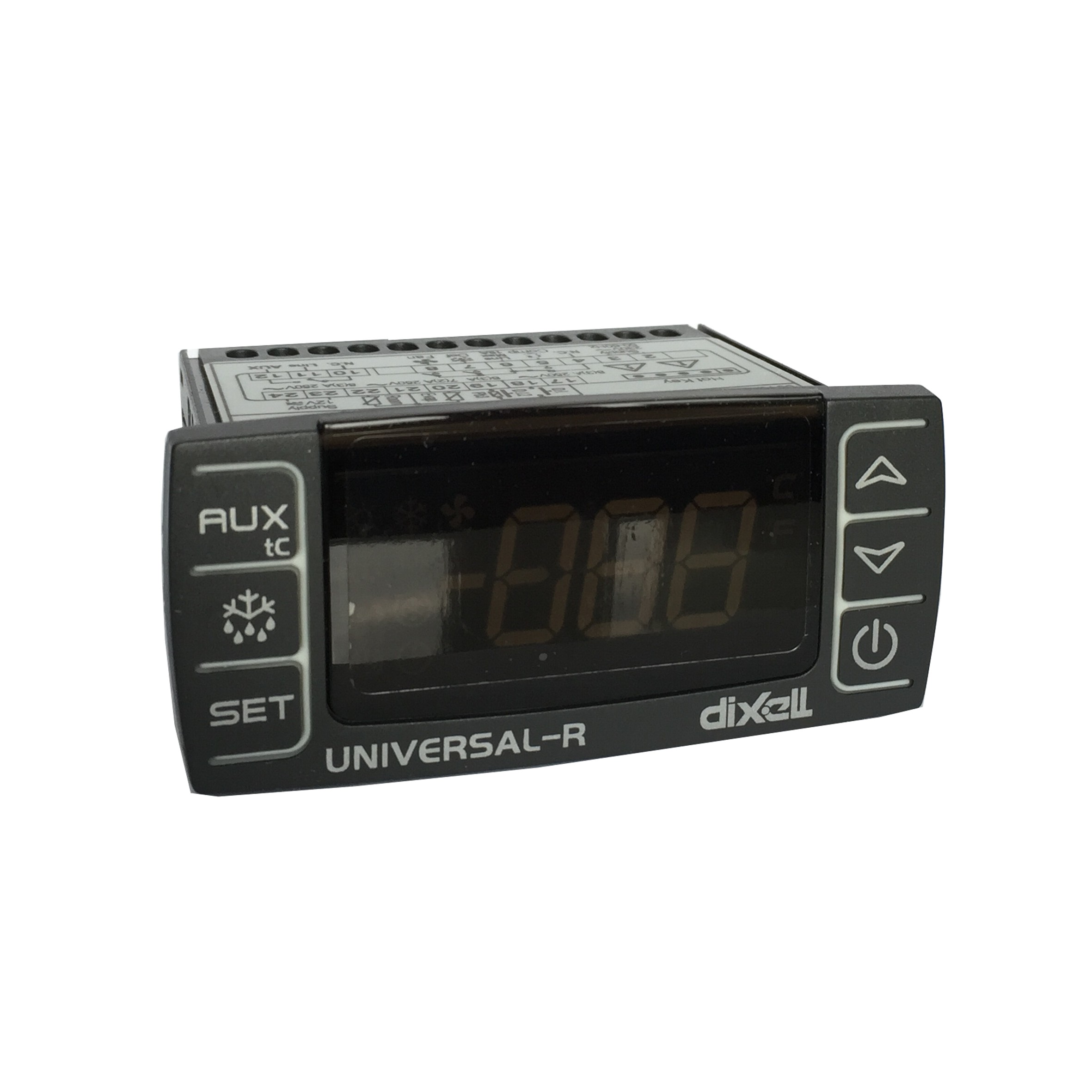

Dixell universele digitale regelaar UNIV - 4 R

Dixell Universele digitale regelaar UNIV - 4 R

Kenmerken van de Dixel Universa digitale regelaar UNIV -4 R

Dixell presenteert de nieuwe veelzijdige Universal-R4, de regelaar met twee voedingen. De UNIVERSAL-R4 vervangt de meeste koel- en verwarmingsregelaars (meer dan 150 modellen) in een standaardbehuizing van 32 x 74 mm in de meest voorkomende toepassingen. De UNIVERSAL-R4 biedt een handige, veelzijdige en snel te installeren oplossing: geschikt voor zowel 12 V AC/DC als 230 V AC. Door de vele functies is dit apparaat de optimale oplossing voor veel typische toepassingen.

De regelaar kan worden gebruikt voor het ontdooien van dubbele verdampers. Twee verdampersensoren en een specifieke parameter maken de specificatie van twee ontdoopeinden mogelijk. De UNIVERSAL-R4 is klaar voor gebruik in drie eenvoudige stappen:

7 verschillende vooringestelde parameters - selecteerbaar via de parameter tc - dekken de meeste belangrijke toepassingen af. De 6 knoppen op het frontpaneel geven direct toegang tot de belangrijkste functies, terwijl het display de gebruiker in realtime informatie geeft over alarmen en de werkstatus. De regelaar kan worden geprogrammeerd met een HOTKEY. Energiebesparende maatregelen worden tegenwoordig steeds belangrijker:

Daarom is deze regelaar uitgerust met volledig compressormanagement. Door de compressortemperatuur tijdens bedrijf te bewaken, is het mogelijk om te herkennen wanneer onderhoud aan de compressor nodig is om de beste energie-efficiëntie te behouden. De compressor kan worden uitgeschakeld als de compressortemperatuur stijgt. Dit voorkomt technische storingen of beschadiging van de toepassing.

Functies - dubbele spanning 12 V AC/DC en 230 V AC - laagspanning (12 V AC/DC) en netspanning (230 V AC), selecteerbaar op de aansluitklemmen - snelle en eenvoudige inbedrijfstelling - directe selectie van de verschillende functies met één druk op de knop - nieuw front in CX-design - display met verschillende pictogrammen zoals statusmeldingen en alarm.
6 knoppen voor het programmeren en bedienen van het apparaat - Functie voor tweede verdamper mogelijk - het vierde relais (AUX) en de sensor Pb3 kunnen worden gerealiseerd voor het gebruik van een tweede verdamper.
Deze kunnen onafhankelijk worden ingesteld via de parameters. - Aan/uit-knop beschikbaar voor de aan/uit-functie (stand-by)n.

• Frontbescherming: IP65
• Bedrijfstemperatuur: 0 ... +60°C
• Vochtigheid in de bedrijfsomgeving: 20 ... 85% RH (niet-condenserend)
• Display: drie cijfers, rode LED, hoogte 14,2
• Ingangen: 1 of 2 sensoren PTC / NTC.configureerbaar
• Relais:.configureerbaar
• Compressor: normaal open contact 8(3)A, 250V
• Ontdooier: maakcontact 8(3)A, 250V
•
  Ventilator: normaal open contact 8(3)A, 250V˜ Alarm of hulprelais: normaal open contact 8(3)A, 250V
• Extra uitgang: akoestisch alarm
• TTL-uitgang: seriële aansluiting voor XJ500 en sneltoets
• Gegevensopslag: niet-vluchtig geheugen (EEPROM)

Meetbereik:

• PTC-sensor: -50°C tot 150°C
• NTC-sensor: van -50°C tot 110°C
• Resolutie: 0,1°C
• Afmetingen B/H/D: 74 x 32 x 70 mm
• Uitsparing B/H: 71 x 26 mm

Bestel transformator en sensor apart!

Waar wordt de Dixel Universa digitale regelaar UNIV -4 R voor gebruikt?

De Universal-R kan direct de volgende regelaars vervangen en ook vele andere die niet in de lijst staan.

Wie in het veld/hulpdienst kent het probleem „van het niet hebben van de juiste“ regelaar in het voertuig.



:


Servicetoepassing - Modellen en sensortypes LAE MTR11/T1RDS, MTR11/T1RES, SDU11/T1RES, SDU11/T1REBS, SDU112, MCDU11/T1RDS/1, MCDU11/T1RDS/2,




MCDU11/T1RDS/3, CDC112/T1R2S, CDC112/T1RES, CDC112/T1RBS, SDU12/TORES, SDU12/TOREB, SDU12/TORD, SDU12TORDC, LDU151E, LDU152E, CDC112/T1R2, CDC112/T1R3BCarel:

IR32S, IR32Y, IR32C, CR32S, CR32T, CR32X, CR32Y, PJ32S, PJ32X, PJ32CEliwell

EWPC901, EWPC902, EWPC961, EWPC970, EWPC971, EWPC974, EWPX977A, EWTC101, EWPX161, EWPX161AR, EWPX170, EWPX171, EWPX174,


EWPX174AR, EWPX117A, EWPX185 (zonder real-time), IC901, IC902, ID961, ID961LX, ID970, ID970LX, ID971, ID971LX, ID974, ID974LXSAE

RT31, RC31, RC31-1000, RC31-0100, RC32-0000, RC33, DC31 (PTC)Intek

RK31, RK32, RK33, TK31, DK31 (PTC)Elke

EC3-120, EC3-130, EC3-131, EC3-110, EC3-111, EC3-180, EC3-181, EC3-185, FK200A, FK201A, FK201T, FK202A, FK202T, FK203B, FK203C, FK203T, FK214ADixell

XR110C*, XR120C*, XR130C*, XR140C*, XR150C*, XR160C*, XR170C*, XR10C, XR20C, XR30C, XR40C, XR50C, XR60C, XR70C, *niet RS485-versieTeddingtoneK-R31, EK-R32, EK-R33Danfoss

EKC201-084B7005, EKC201-084B7008, EKC201-084B7011, EKC201-084B7012, EKC201-084B7006, EKC201-084B7007, EKC201-084B7009, EKC201-084B7010Penn

MR1PM12R-1C, MR1PM230R-1C, MR2PM12R-1C, MR3PM12R-2C, MR4PM12R-2CBèta

RD31, RT31, BL21, RC31, BL32, RC32, BL33, RC33
